C61 PCB 用金屬化薄膜濾波電容器
查看PDF：C61_ PCB用電容器.pdf

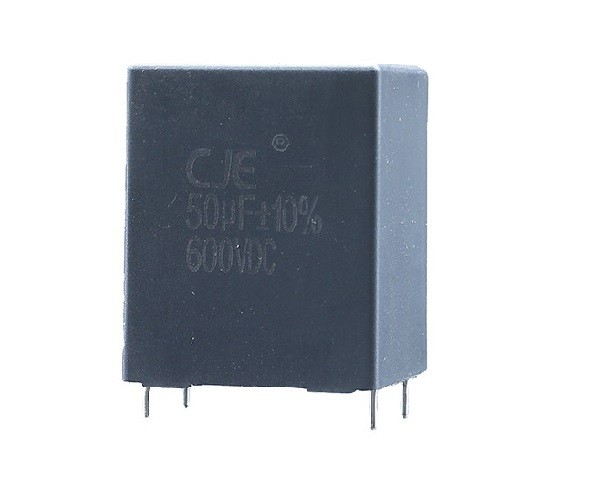

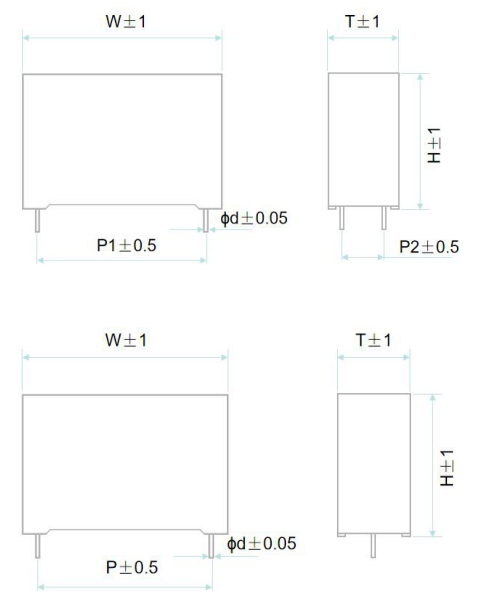

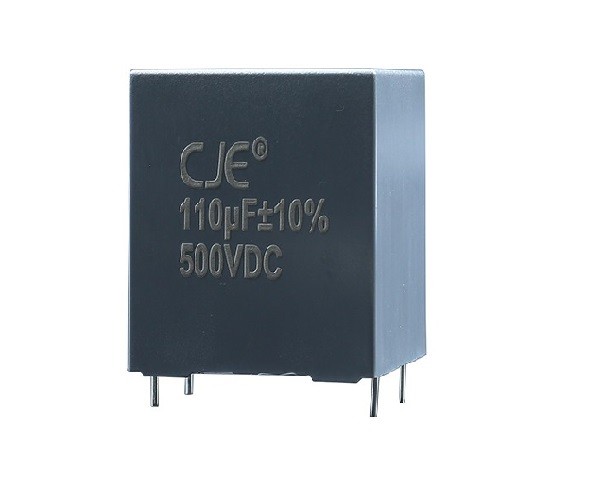

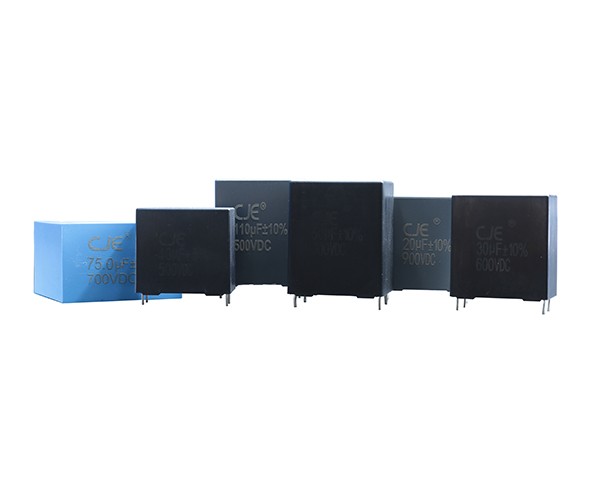

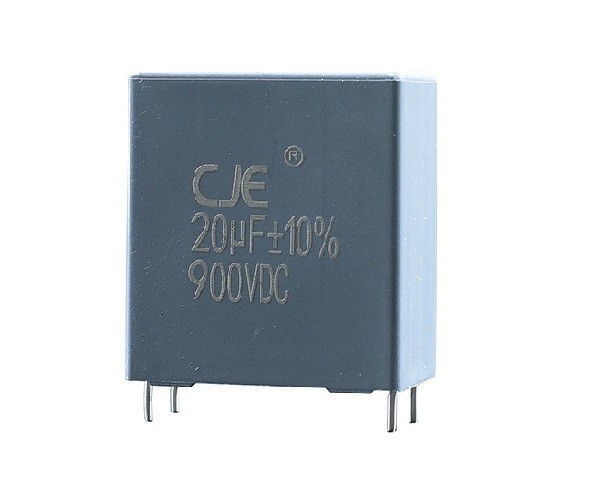

●外形圖
應用
適用于變頻器、光伏逆變器、工業及高端電源、
車載電源及車載充電器等直流濾波。
特點
金屬化聚丙烯膜結構
塑料外殼（UL94 V-0）
高性能樹脂灌封
低損耗并且耐大電流
滿足 RoHS2.0 要求
2 針或 4 針引線端子
● 技術要求
引線標準 | GB/T 17702 (IEC 61071)，AEC-Q200 |
工作溫度（外殼） | -40℃~105℃（θhs） (+85℃~105℃，decreasing fachr : 1.35%/°C) |
額定工作電壓 | 500Vdc~1200Vdc |
容量偏差 | J：±5% K：±10% |
端子間電壓 | 1.5Un @（10S） |
絕緣電阻 | IR≥10000S @500Vdc, 60s, 20℃ |
自感 | ＜1nH per mm of lead spacing @1MHz |
較大峰值電流 | ?=C·dv/dt |
預期壽命 | ≥100000h @ UN θhs=70℃ |

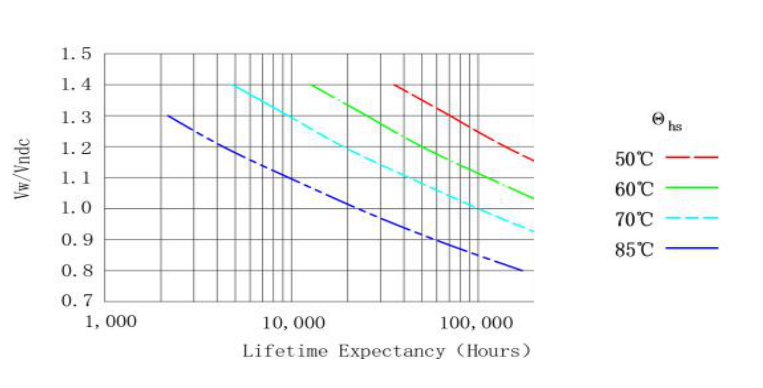

預估壽命曲線
產品編碼說明
● 16位產品代碼如下：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
C | 6 | 1 | 1 | 6 | 3 | D | 7 | 1 | 0 | J | 0 | F | B | 0 | 0 |
第1～3位 型號代碼
C61=LBB61
第4～6位 額定電壓
舉例:
163=101×63V=630V
212=102×12V=1200V
第7位 電壓類型
A=AC D=DC
第8～10位 額定容量
舉例：650=106×50pF=50μF
第11位 容量偏差
J=±5%,K=±10%
第12位 引線數量
0=2pins，1=4pins
● 內部識別碼
| 第13位 | 第14位 | 第15位 | 第16位 | ||||
| 代碼 | 說明 | 代碼 | 說明 | 代碼 | 說明 | 代碼 | 說明 |
| D | P=27.5mm | 0 | None | 0 | 引線長 5.5mm | 0 | 引線長度偏差±1.0mm |
| F | P=37.5mm | A | b=5.1mm | ||||
| M | P=52.5mm | B | b=10.2mm | 1 | 引線長 3.8mm | ||
| C | b=12.7mm | ||||||
| D | b=20.3mm | 8 | 引線長 8mm | ||||

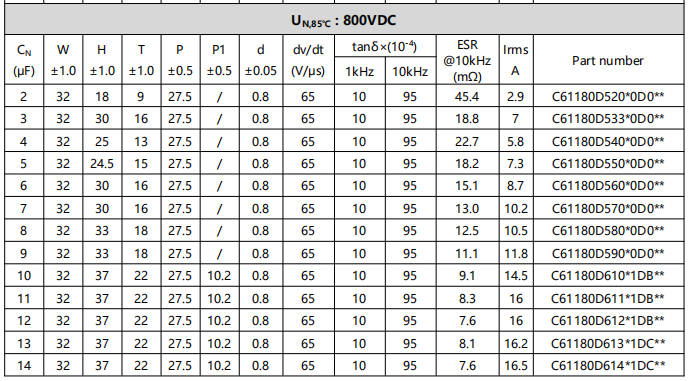

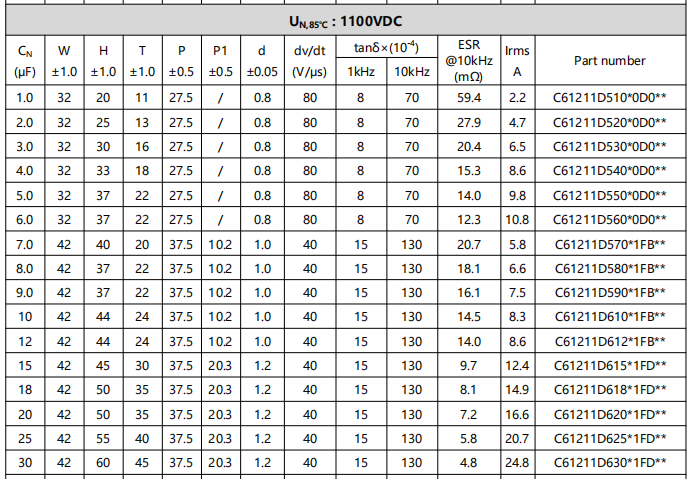

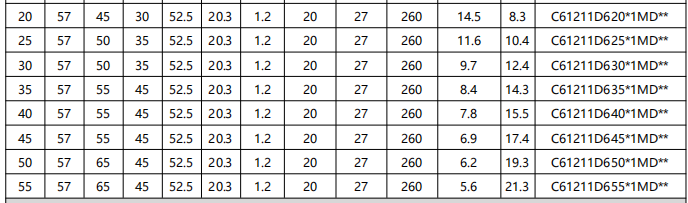

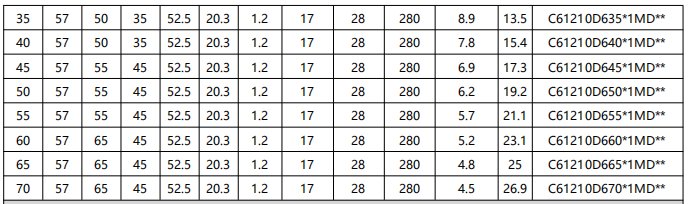

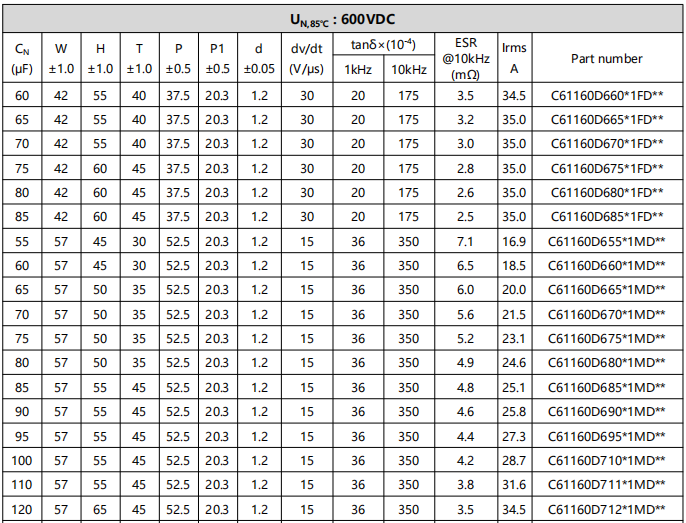

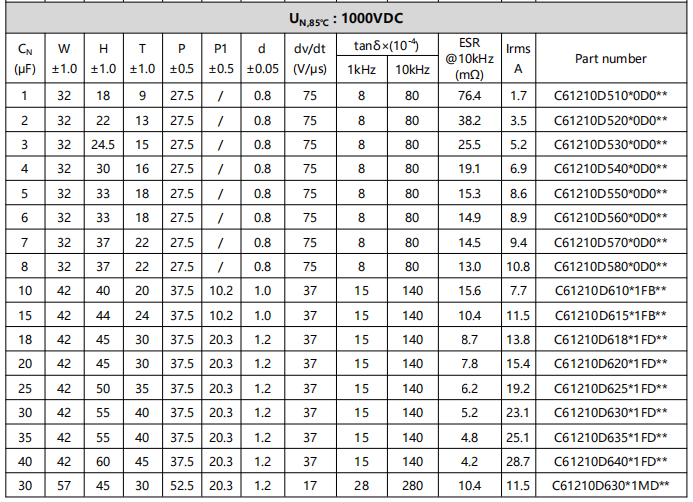

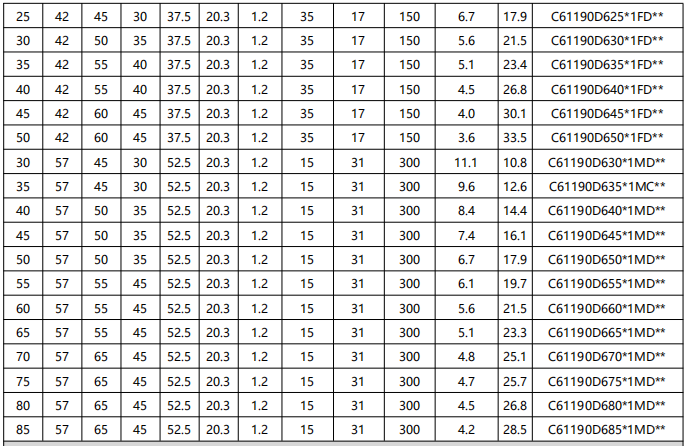

● 技術參數
